Oberflächennahe Fehlstellen zuverlässig sichtbar machen
Die Magnetpulverprüfung basiert auf der gezielten Magnetisierung eines ferromagnetischen Bauteils. Hierzu wird ein Magnetfeld in das Werkstück eingeleitet – beispielsweise mittels Stromdurchflutung oder über ein angelegtes Magnetjoch. Dadurch entsteht im Material ein gerichteter magnetischer Fluss.
Solange das Bauteil fehlerfrei ist, verläuft dieser Magnetfluss weitgehend gleichmäßig durch den Werkstoff. Befindet sich jedoch eine oberflächenoffene oder nahe der Oberfläche liegende Fehlstelle im Material, wird der magnetische Fluss an dieser Stelle lokal gestört. Aufgrund der Unterbrechung treten magnetische Feldlinien aus der Oberfläche aus und bilden ein sogenanntes Streufeld.

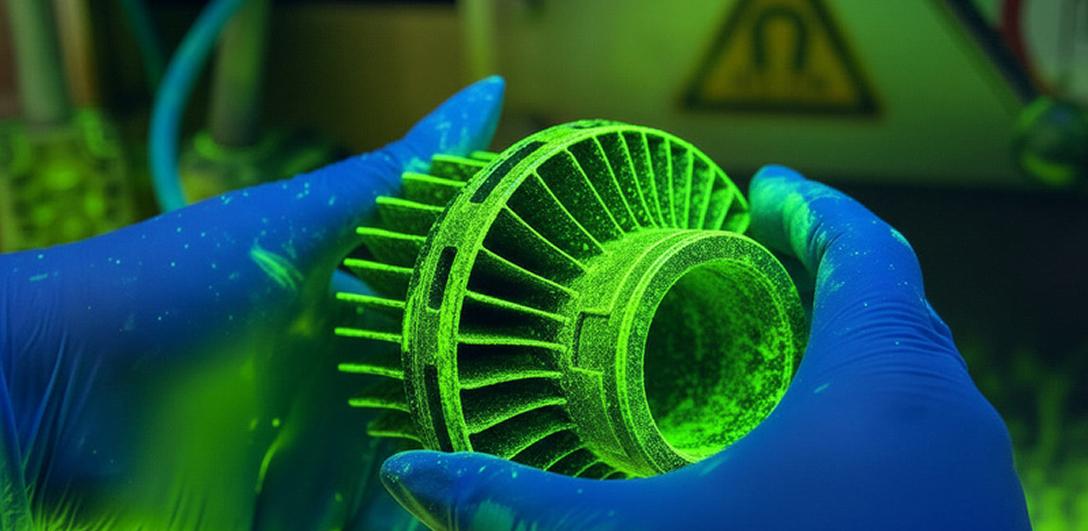

Während das Bauteil magnetisiert ist, werden feinste ferromagnetische Partikel – entweder als trockenes Pulver oder als Suspension in einer Trägerflüssigkeit – auf die Oberfläche aufgebracht. Diese Partikel reagieren auf die austretenden Streufelder und lagern sich gezielt im Bereich der Störung an. Dadurch entsteht eine sichtbare Partikelanzeige, die den Verlauf und die Orientierung der Fehlstelle abbildet.
Die Empfindlichkeit der Prüfung hängt wesentlich von der Ausrichtung des Magnetfeldes zur potenziellen Rissrichtung ab. Damit ein Streufeld mit ausreichender Stärke entsteht, muss der magnetische Fluss die Fehlstelle möglichst rechtwinklig schneiden. Aus diesem Grund werden in der Praxis häufig mehrere Magnetisierungsrichtungen angewendet – beispielsweise als Längs- und Querfeld – um Fehlstellen unterschiedlicher Orientierung sicher zu erfassen.
Die Bewertung der Anzeige erfolgt unter aufrechterhaltener Magnetisierung, da das Streufeld nur in diesem Zustand wirksam ist. Form, Länge und Intensität der Partikelansammlung liefern Hinweise auf Lage und Ausdehnung der Fehlstelle im Randbereich des Bauteils.
Auf diese Weise ermöglicht die Magnetpulverprüfung eine zuverlässige Untersuchung oberflächenoffener und oberflächennaher Risse in ferromagnetischen Werkstoffen – zerstörungsfrei und mit unmittelbarer visueller Rückmeldung.
