Vollautomatisierte Kameraprüfung.
100%-Sichtprüfung, Maßprüfung und Wirbelstromprüfung - als skalierbare Qualitätsdienstleistung für Serienbauteile.
Nutzen Sie modernste Prüfautomatisierung ohne eigene Investition. Wir prüfen rotationssymmetrische Bauteile vollautomatisiert, reproduzierbar und wirtschaftlich - auch bei wechselnden Varianten.
100%-Serienprüfung
Optische + geometrische + elektromagnetische Analyse
Skalierbar für mittlere und große Serien
Keine Investition in eigene Prüfanlagen notwendig
Vollautomatisierte Kameraprüfung.
100%-Prüfung ohne eigene Investition.
Manuelle Qualitätskontrollen sind in vielen Anwendungen nach wie vor eine wirtschaftliche, flexible und äußerst präzise Lösung. Insbesondere bei kleineren Losgrößen, komplexen Bauteilgeometrien oder variierenden Prüfanforderungen ist die Expertise geschulter Prüfkräfte ein wesentlicher Qualitätsfaktor. Gleichzeitig gibt es Einsatzbereiche, in denen eine vollautomatisierte 100%-Prüfung zusätzliche Vorteile bietet - insbesondere bei hohen Stückzahlen, engen Toleranzen oder klar definierten Serienparametern.
Technomix bietet vollautomatisierte Prüfprozesse für rotationssymmetrische Bauteile als externe Dienstleistung. Unternehmen erhalten Zugang zu modernster Prüfautomatisierung, ohne eigene Anlagen aufbauen oder Kapital binden zu müssen. Unsere Prüfautomaten kombinieren hochauflösende Kameratechnologie für Sicht- und Maßprüfungen mit integrierter Wirbelstromprüfung zur Analyse innerer Materialeigenschaften.
Die Bauteile werden automatisiert zugeführt, optisch analysiert, geometrisch vermessen und - je nach Anforderung - zusätzlich elektromagnetisch geprüft. Anschließend erfolgt eine vollautomatische Sortierung nach definierten Qualitätskriterien. Dadurch entstehen reproduzierbare, objektive Prüfergebnisse bei gleichzeitig hoher Geschwindigkeit und minimalem Personaleinsatz.
Im Vergleich zu manuellen Prüfprozessen ermöglicht die automatisierte Prüfung deutlich höhere Durchsatzraten bei gleichbleibend hoher Präzision. Unternehmen profitieren von einer zuverlässigen, skalierbaren Lösung zur Qualitätssicherung - insbesondere bei großen Stückzahlen oder erhöhten Qualitätsanforderungen.
Flexibel, skalierbar, wirtschaftlich.
Effiziente Prüfprozesse auch bei wechselnden Bauteilen.

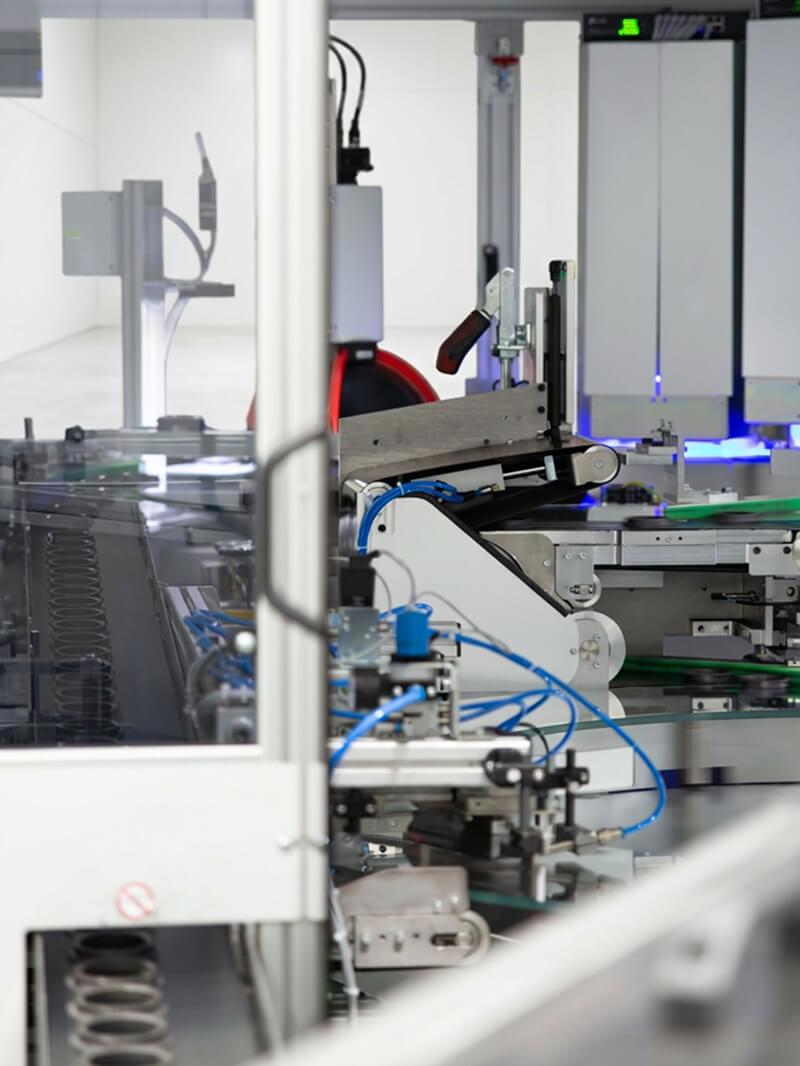

Unsere Prüfautomaten sind bewusst flexibel ausgelegt und nicht auf ein einzelnes Produkt beschränkt. Innerhalb definierter Prüfbereiche können unterschiedliche Bauteilvarianten effizient geprüft werden. Dadurch lassen sich Serien bündeln, Rüstzeiten reduzieren und die Auslastung der Anlagen deutlich verbessern.
So entsteht eine leistungsstarke, externe Prüflösung, die sich dynamisch an Produktionsbedingungen anpasst und gleichzeitig maximale Prozesssicherheit gewährleistet.
Ihre Vorteile einer vollautomatisierten 100%-Prüfung
- Hohe Flexibilität bei wechselnden Bauteilen
- Reduzierte Rüstzeiten und optimierte Auslastung
- Wirtschaftliche Prüfung auch bei kleineren Serien
- Skalierbare Kapazitäten je nach Bedarf
- Konstante Qualität durch standardisierte Prozesse
- Entlastung Ihrer internen Qualitätssicherung
Anwendungsfälle aus der industriellen Praxis.
Typische Einsatzbereiche der Prüfautomatisierung.
Technomix entscheidet gemeinsam mit Ihnen, welches Prüfverfahren wirtschaftlich und technisch sinnvoll ist - manuell, automatisiert oder kombiniert.
Serien mit stabilen, klar definierten Prüfmerkmalen
Bauteile mit engen geometrischen Toleranzen im Mikrobereich
Langläufer-Serien mit konstantem Prüfbedarf
Produkte mit hohem Bedarf an statistischer Auswertbarkeit
Serien mit sehr hohen Taktanforderungen
Bauteile, bei denen Oberflächen- und Maßmerkmale kombiniert geprüft werden müssen.
Technologie im Detail.
Präzision durch intelligente Sensorik und integrierte Prüfsysteme.

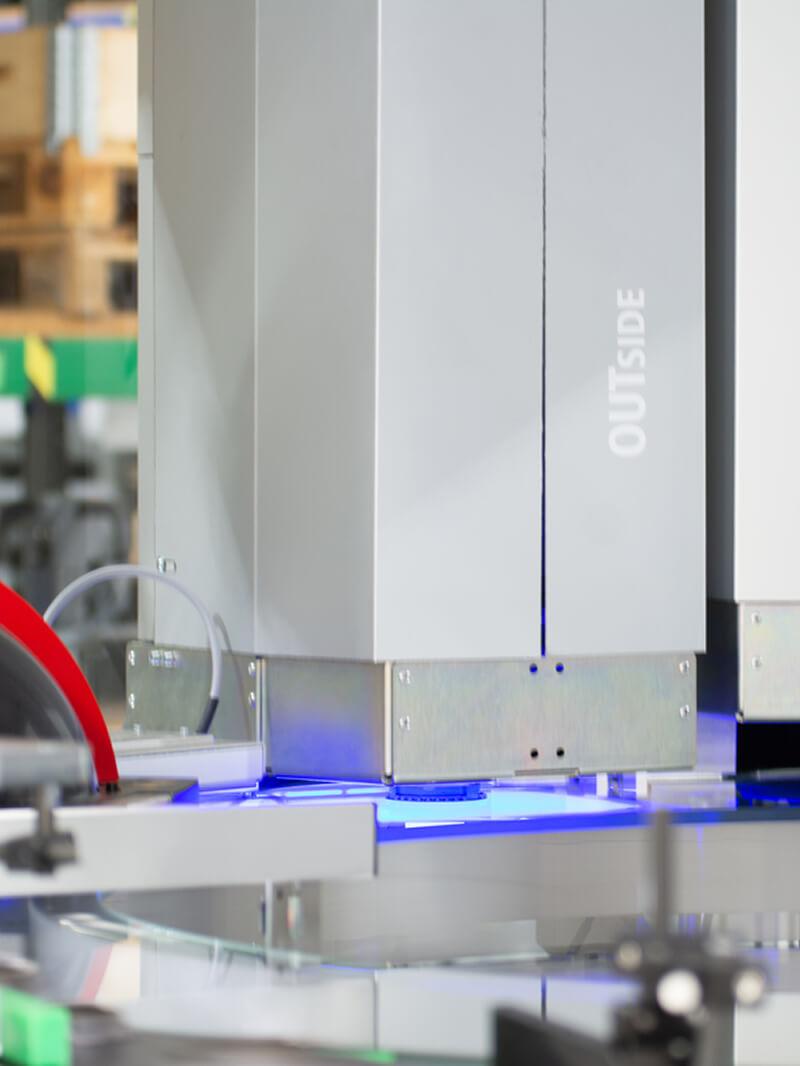

Technomix setzt in seinen vollautomatisierten Prüfautomaten auf eine Kombination aus hochauflösender Kameratechnologie, präziser Maßsensorik und - je nach Anforderung - integrierter Wirbelstromprüfung.
Die Systeme sind modular aufgebaut und können innerhalb definierter Prüfbereiche flexibel auf unterschiedliche Bauteilvarianten eingestellt werden. Dadurch entsteht eine skalierbare Prüfarchitektur, die sowohl hohe Stückzahlen als auch wechselnde Varianten effizient abbilden kann.
Im Gegensatz zu reinen Standard-AOI-Systemen analysieren unsere Anlagen nicht nur zweidimensionale Bildinformationen, sondern erfassen - abhängig von der Konfiguration - zusätzliche Tiefen- und Strukturinformationen zur präzisen Bewertung von Oberflächen- und Geometriemerkmalen.
Die optische Sichtprüfung bildet das Fundament der vollautomatisierten 100%-Prüfung. Hochauflösende Kameras erfassen die Bauteile während des Durchlaufs aus definierten Perspektiven und analysieren Oberflächen, Konturen sowie funktionsrelevante Merkmale mit hoher Wiederholgenauigkeit. Geprüft werden unter anderem:
- Schlagstellen
- Grate
- Risse oder Fehlstellen
- Konturabweichungen
- Gewindefehler
- Farb- oder Strukturunregelmäßigkeiten
Die Bewertung erfolgt parameterbasiert anhand hinterlegter Grenzwerte und Toleranzen und erzeugt dadurch eine konstante, reproduzierbare Prüfaussage – unabhängig von Laufzeit oder Stückzahl.
Zur weiteren Steigerung der Prüftiefe setzt Technomix die Shape-from-Shading-Technologie (SFS) ein. Durch speziell abgestimmte Beleuchtungssysteme werden neben klassischen Bildinformationen zusätzliche Tiefendaten erzeugt, die eine dreidimensionale Analyse der Bauteiloberfläche ermöglichen.
Dadurch lassen sich selbst minimale Formabweichungen, Unebenheiten oder schwer differenzierbare Oberflächenstrukturen zuverlässig identifizieren. Die Kombination aus hochauflösender Kameratechnologie und SFS-Sensorik ermöglicht somit eine präzise, allseitige Oberflächenanalyse als Grundlage einer belastbaren automatisierten Serienprüfung.
Neben der optischen Oberflächenanalyse ermöglicht das Prüfsystem eine integrierte geometrische Maßprüfung. Spezialisierte Sensoren erfassen während des Durchlaufs relevante Merkmale wie Außen- und Innendurchmesser, Bauteilhöhe, Rundlauf oder definierte Kontur- und Profilbereiche. Die Messwerte werden automatisiert mit hinterlegten Toleranzfeldern abgeglichen und unmittelbar bewertet.
Oberflächen- und Maßmerkmale werden dabei in einem einzigen Prüfdurchlauf erfasst. Dadurch entfallen zusätzliche Handlingschritte, Prozessunterbrechungen und separate Messstationen. Die Kombination ermöglicht eine ganzheitliche Bewertung von Form, Funktion und Maßhaltigkeit – auch bei engen Toleranzen im Mikrobereich.
Ergänzend zur optischen Sicht- und Maßprüfung kann das Prüfsystem mit einer integrierten Wirbelstromprüfung ausgestattet werden. Dieses zerstörungsfreie Verfahren erfasst material- und strukturbezogene Abweichungen, die optisch nicht sichtbar sind.
Je nach Anwendungsfall lassen sich unter anderem detektieren:
- Risse oder Rissansätze
- Poren oder Materialinhomogenitäten
- Schleifbrand
- Veränderungen in Härte oder Wärmebehandlung
- Gefüge- oder Legierungsabweichungen
Die Prüfung erfolgt inline im automatisierten Durchlauf und ist vollständig in die Anlagenlogik integriert.
Durch die Kombination aus optischer, geometrischer und elektromagnetischer Analyse entsteht eine mehrdimensionale Qualitätsaussage – ohne zusätzliche Prüfschritte oder separates Handling.
Die Integration erfolgt anwendungsabhängig und wird je nach Bauteilspezifikation gemeinsam definiert.
Unser Leistungsportfolio.
Werfen Sie einen Blick auf unsere weiteren Dienstleistungen und Angebote.
Qualitätsprüfungen & Sortierungen
Manuelle und automatisierte Prüfleistungen zur Sicherstellung der Bauteilqualität – inklusive 100%-Kontrollen, Nachsortierungen und Reklamationsbearbeitung.
Mehr erfahren
Zerstörungsfreie Prüfungen (ZfP / NDT)
Prüfverfahren zur Beurteilung von Oberflächen- und Volumenfehlern sowie werkstofftechnischen Eigenschaften – ohne Beschädigung des Bauteils.
Mehr erfahren
Sondermaschinenbau
Konzeption, Entwicklung und Realisierung individueller Prüfautomaten – angepasst an Ihre Produkte, Taktraten und Qualitätsanforderungen.
Mehr erfahren
Full-Service
Montage, qualifizierte Nacharbeit, Verpackung nach Vorgabe sowie technische Prozessunterstützung sowie Just-in-Time-Abwicklung, internationale Zollorganisation und koordinierte Lieferkonzepte zwischen Werk, Prüfstandort und Endkunde.
Mehr erfahren
Durchsatz, Anlagenflexibilität & Sortierlogik.
Hohe Taktleistung bei gleichbleibender Prüfsicherheit.
Ausgelegt auf hohe Taktraten und stabile Serienprozesse ermöglichen die Prüfanlagen von Technomix mehrere Teile pro Sekunde - bei durchgehend konstanter Prüfsicherheit. Dank systemseitig definierter Bewertungslogik bleibt die Prüftiefe unabhängig von Laufzeit oder Stückzahl vollständig erhalten.
Flexible Anlagenarchitektur für unterschiedliche Bauteilvarianten
Modulare Systeme prüfen Bauteilvarianten innerhalb definierter Bereiche - ohne neue Anlagenstruktur.
Diese Flexibilität ermöglicht:
- effiziente Serienbündelung
- reduzierte Rüstaufwände
- wirtschaftliche Prüfung bei Variantenserien
Die Zuführung erfolgt je nach Bauteil über geeignete Fördersysteme wie Wendelförderer oder Rundtellerlösungen. Dadurch wird ein stabiler, kontinuierlicher Materialfluss gewährleistet.
Automatisierte Klassifizierung und Sortierung
Nach Abschluss der Prüfsequenz werden die Bauteile automatisiert klassifiziert und in definierte Qualitätskategorien sortiert.
Übliche Sortierlogiken umfassen:
- Gutteile
- Schlechtteile (mehrstufig möglich)
- Undefinierte Teile zur Nachprüfung
Die Sortierkriterien basieren auf klar definierten Grenzwerten und hinterlegten Prüfparametern. Dadurch entsteht eine nachvollziehbare und konsistente Entscheidungslogik.
Dokumentation und Auswertbarkeit
Alle relevanten Prüfdaten können systemseitig erfasst und ausgewertet werden.
Dies ermöglicht:
- Serienanalysen
- Trendbeobachtung
- Auditfähige Dokumentation
- Transparente Qualitätskennzahlen
Die Prüfautomatisierung ist damit nicht nur ein Sortiersystem, sondern ein datenbasiertes Qualitätssicherungsinstrument.
Unser Prozess.
Der Ablauf einer Prüfautomatisierung bei Technomix.
Technische Abstimmung & Machbarkeitsanalyse: Zu Beginn erfolgt eine technische Bewertung des Bauteils. Relevante Prüfmerkmale, Toleranzen, Materialeigenschaften und Zielgrößen werden gemeinsam definiert.
Testlauf und Parametrierung: Anhand von Gut- und Ausschussteilen wird ein Probelauf durchgeführt. Die Prüfparameter werden eingestellt, Grenzwerte definiert und das Bauteil in das System integriert.
Freigabe und Serienstart: Nach erfolgreicher Validierung erfolgt die Freigabe durch den Auftraggeber. Anschließend beginnt die reguläre Serienprüfung im automatisierten Prozess.
Laufende Begleitung & Optimierung: Während der Serienprüfung werden Prüfparameter bei Bedarf angepasst, statistische Auswertungen erstellt und Auffälligkeiten transparent kommuniziert.
Gemeinsam die passende Prüfstrategie entwickeln.
Prüfen Sie, ob Ihre Serie für eine automatisierte 100%-Prüfung geeignet ist.
Nicht jede Anwendung erfordert eine vollautomatisierte Lösung. Technomix bewertet gemeinsam mit Ihnen, welches Prüfverfahren technisch sinnvoll und wirtschaftlich vertretbar ist - manuell, automatisiert oder kombiniert.
Lassen Sie uns Ihr Bauteil analysieren und die passende Prüfstrategie definieren.
